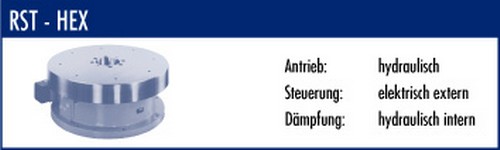

RST - HEX - ServoPress Maschinenbau GmbH & Co. KG, 74389 Cleebronn



Hydraulischer Rundschalttisch abhebend mit Elektrischer Dämpfung und eXterner Steuerung

Der Einsatz dieser Geräte erfolgt meistens dort, wo schon Hydraulik an der Werkzeug-, Rundtakt- oder Sondermaschine vorhanden ist. Aber auch schwere Lasten, große Bearbeitungskräfte, sowie hohe Schalthäufigkeit erfordern den Einsatz von hydraulischen Rundschalttischen. Besonders niedrige Energiekosten bei hoher Schalthäufigkeit zeichnen diesen Gerätetyp gegenüber den „PEX“-Ausführungen aus. Auch hier werden die Kolbenendstellungen über die eingebauten elektrische Grenztaster abgetastet. Über eine elektrische Steuerung werden diese Endschalter mit den Magnetventilen bzw. dem Hydraulik-Aggregat verknüpft. Auch hier bieten entsprechende Programmsteuerungen die vielfältigsten Möglichkeiten wie z.B. Pendelbewegung, ungleiche Teilschritte und andere Funktionen. Die Schaltzeit der Teilung ist von der Fördermenge der Hydraulik abhängig. Diese kann durch die vorhandene Berechnungsformel ermittelt werden. Auf Wunsch können diese Ventilkombinationen, oder das komplette Hydraulik-Aggregat, auch mit elektrischem Steuerkasten geliefert werden. Der mechanische Aufbau dieser Geräte ist sehr widerstandsfähig gegen Bearbeitungskräfte aus allen Richtungen. Dabei ist die fest eingegossene ServoPress-Kugelverriegelung ein Garant für höchste und gleichbleibende Präzision. Diese verschleißfreie Verriegelungsart ist unempfindlich gegen Schmutz und bietet auch unter extremen Einsatzbedingungen eine starre Verriegelung. Die Anzahl der Kugeln ist die Grundteilung (GT) im Gerät und lässt entsprechende Teilungen des Gerätes zu. Die Teilungsumstel-lung erfolgt bei der F-Ausführung über den einfachen Austausch von Teilungsbolzen. Auf Wunsch ist die verstellbare Teilungsausführung „V“ lieferbar, mittels derer über ein Handrad die 10 wichtigsten Teilungen eingestellt werden können. Im Gerät ist eine automatische Schmierdosierung eingebaut, die einen wartungsfreien Betrieb zulässt. Die Standardgeräte sind gegen Schwallwasser geschützt. Für den Einsatz unter starkem Kühlmittelanfall können die Geräte zusätzlich abgedichtet werden. Ein reichhaltiges Zubehör und Sonderausführungen rundet dieses Programm ab, das kaum noch Wünsche offen lässt. Hier nur ein kurzer Auszug:
T-Nuten in der Tischplatte, 90°-Aufspannwinkel, berührungslose Endschalter anstelle der elektrischen Grenztaster, doppelter Antriebszylinder, ungleiche Teilschritte bis hin zur integrierten NC-Steuerung.
Die größeren Typen der RST HEX Ausführung sind mit ihrer enormen Verriegelungskraft gegen Verdrehen oder Kippen bei großen Lasten zu verwenden.
